12月15日，第四届手机塑胶表壳论坛在深圳进行，来自业界600+手机塑胶结构件产业链的专业人士齐聚一堂，共话手机塑胶表壳近况及将来 。
Z6官网作为通讯领域专业的工程塑料供给商，受组办方特邀出席了本次论坛，向宽大与会者作了关于加硬PC在手机塑胶表壳上利用的专题汇报，同时也展示了手机、平板、智能设备等终端产品专用级此外特种PC 、PC/ABS、PPA 和LDS 、IMT及NMT工艺专用的创新资料，受到行业的宽泛关注及赞许 。
?
加硬PC，手机后盖资料新宠
随着5G通讯时期的来临以及手机无线充电技术逐步成熟，敌手机硬件材质的选择已成为各大手机厂商越来越器沉的问题之一 。由于金属后盖对信号屏蔽性强，另表金属后盖难以让手机实现无线充电的不及，使得玻璃、陶瓷、复合板材等非金属新资料、新工艺成为手机设计师的新宠，但其加工工艺复杂、产能低下成为行业瓶颈 。
因而，改性加硬PC应运而生，将为手机后壳设计、工艺提供更多的选择 。
塑胶表壳受到越来越多手机厂商的青睐 。在质轻价廉又有高颜值的前提下，手机表壳若何预防因自身质地较软而易被刮花的弱点，加硬这一工序解决了关键性的问题 。
加硬PC硬化道理介绍
加硬PC通过注塑压缩成型，在素材表表作硬化涂层处置（Hardcoat ing），后工艺硬化是一种表表处置工艺 。通过淋涂、喷涂、浸涂等涂覆方式在产品表表涂装一层涂料，经加热或紫表（UV）/照射电子线（EB）照射固化后，在其表表天生一层微米级的职能涂层膜，以达到加强产品表表硬度，改善产品耐刮擦成效的主张 。

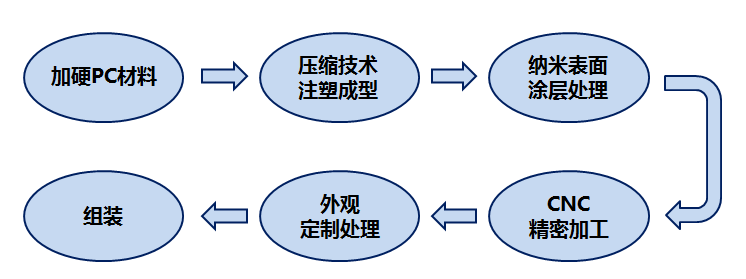

高硬度PC工艺流程：
高硬度PC合用压缩成型技术，增长注塑部件的流长比，在光的折射上获得优良的成效 。

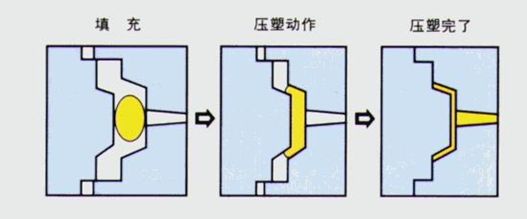

注塑压缩成型工艺
?

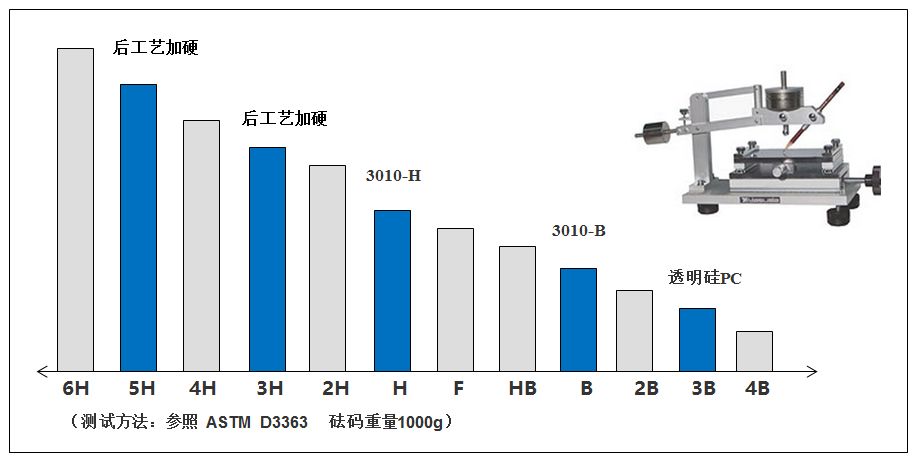

加硬PC 资料与铅笔硬度对比
目前，无论是通常PC还是超硬PC料，其素材表表硬度根基上都是不能齐全满足手机使用需要的，必要通过后工艺加硬处置达到更高的硬度 。综合思考最终的使用成效，分歧手机品牌敌手机塑胶表壳的表表硬度会有分歧的尺度，或许在2~5H之间 。

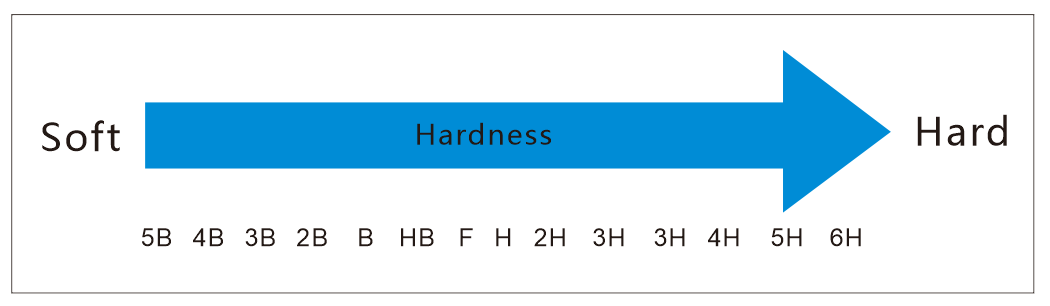

塑胶表表硬度的界定，重要通过铅笔硬度（又称涂膜硬度铅笔测定法）来表述 。按工业尺度，铅笔笔芯的硬度分为13级 。
Z6官网高硬度PC资料，素材表表铅笔硬度可达B-1H级，后工艺加硬处置后可达3-5H！
注：后工艺加硬值与涂层膜厚及硬化液或硬化工艺有关，分歧的硬化液与硬化工艺会导致分歧的了局 。
Z6官网针对3C产品开发的加硬资料具备更好的低温成型性（流动性）、高抗冲击性、耐化学性优等特点 。
典型规格如下：
| 型号 | 产品个性 |
| 3010-B | 素材表表硬度B，后工艺加硬至1~2H |
| 3010-F | 素材表表硬度F，后工艺加硬至2~3H |
| 3010-H | 素材表表硬度H，后工艺加硬至3~5H |
Z6官网加硬PC资料有关典型机能测试了局如下：
◆淋涂（浸涂）加硬后高温高湿测试（65°C、95%RH、48H）冷热冲击测试（-40°C、+70°C、48H）：Z6官网资料无百格脱落、变形、开裂且尺寸变动在0.05mm以内 。
◆落球冲击测试：Z6官网资料表表工艺处置后200g/0.4m落球测试无开裂 。
◆弯折测试：压缩成型工艺资料、表表工艺处置后弯折45度无开裂 。
注塑通明PC后盖作为一种更低成本、更高效的制品状态，具备更好的冲击强度及耐用性，正引起越来越多传统塑胶厂的关注，将逐步成为主流的手机后盖规划 。
Z6官网PC注塑手机后盖专用料，能够满足高硬度、低应力和无彩虹纹等要求，得到了越来越多手机终端与模厂的青睐 。
?
粤ICP备12002132号
